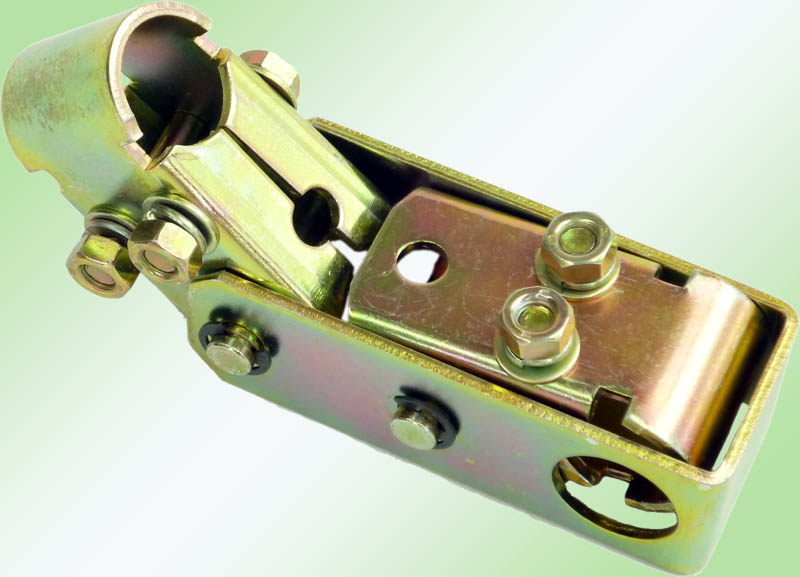

Alavanca de Manobra Articulável

Alavanca de manobra articulável para seccionadora de média tensão (item de série em todas as seccionadoras da linha CTS).

Utilizada para manobrar qualquer modelo de seccionadora através do punho de manobra (PR ou PRK). A alavanca é inserida no eixo da seccionadora (parte fixa) e tendo sua outra extremidade inserida no tubo (HLM-opcional) que a interligará no punho de manobra. O tubo deverá ter diâmetro externo de 1”, com parede de espessura adequada, de modo que o mesmo não flexione no momento do esforço (recomendamos parede mínima de 2,65mm). Facilita a instalação da seccionadora, pois seu sistema de fixação por pressão (tipo abraçadeira) possibilita alterar o ângulo de atuação para qualquer posição, e somente após sua correta colocação a mesma pode ser fixada em definitivo através de pino elástico ou parafuso, garantindo total segurança em operação.

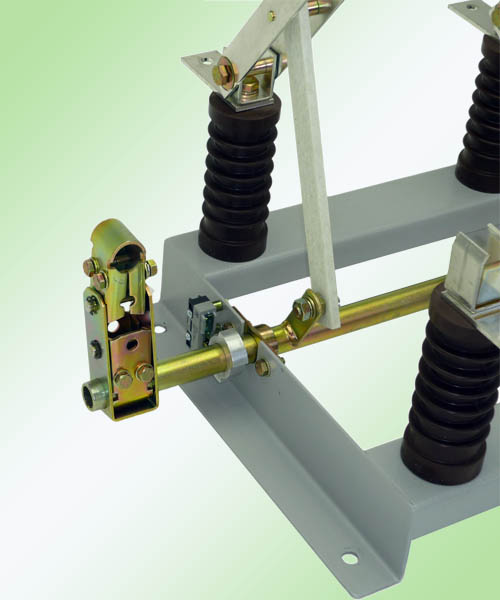

Exemplo de aplicação do prolongador de eixo com mancal tipo "PLM"

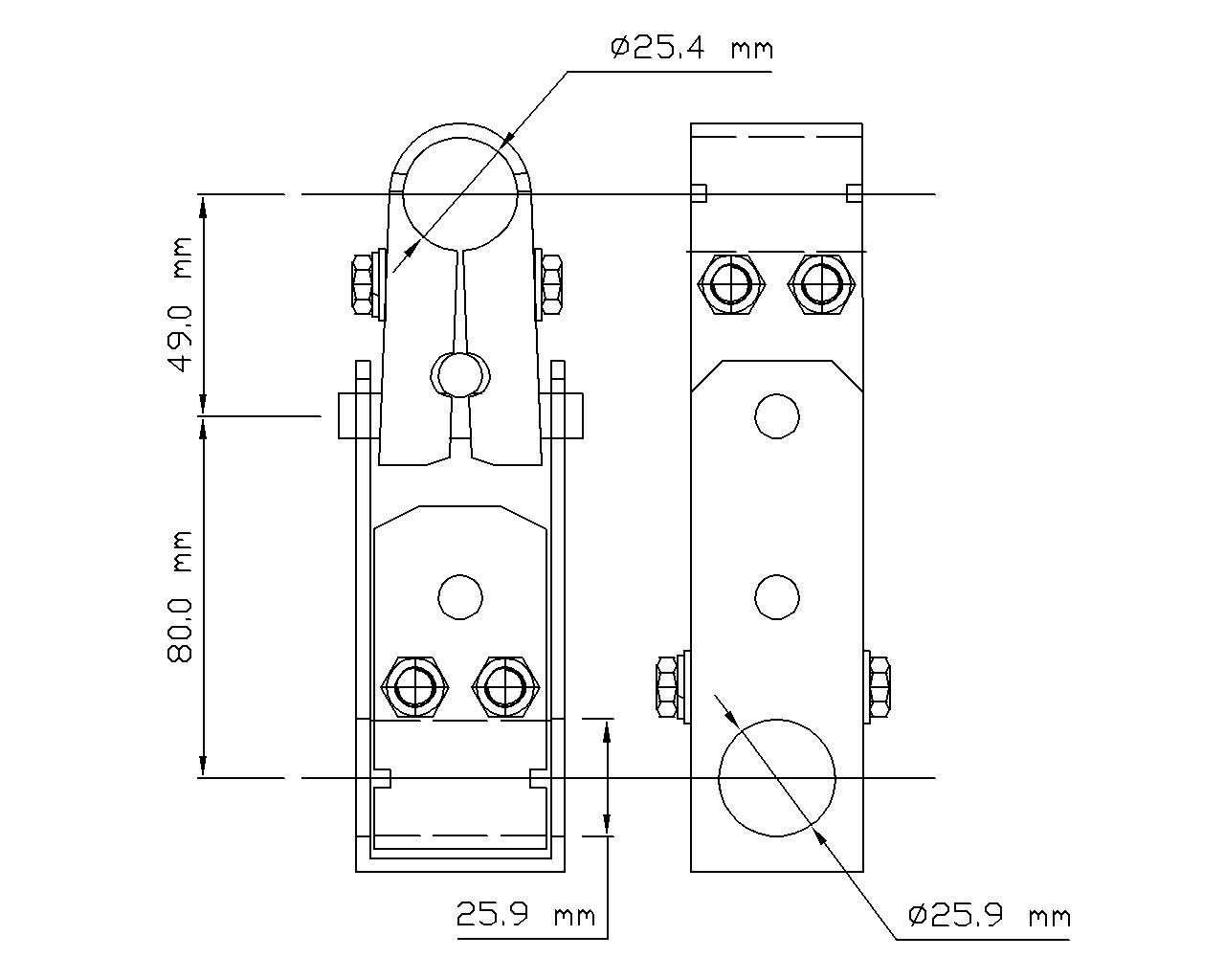

Dimensões Principais



Dimensões CTS

Clique ao lado para baixar esta ficha técnica em pdf.
