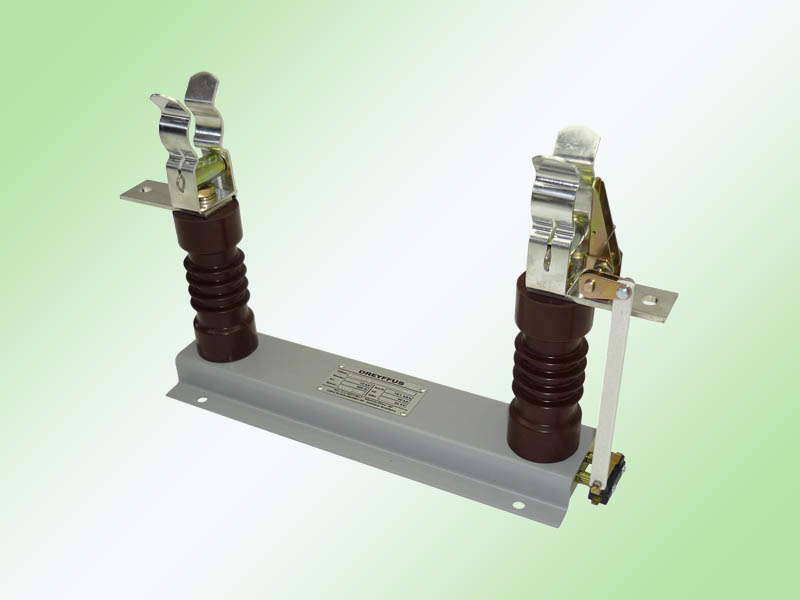

Modelo: BUK-F-I/E

Base unipolar para fusível tipo HH de média tensão, com dispositivo de sinalização/supervisão de queima de fusível através de contato auxiliar do tipo reversível contendo 1NA+1NF com terminal comum. Indicada para instalações abrigadas (uso interno) como: cabines primárias em alvenaria, painéis, etc.

Construída em chassi de aço monobloco com tratamento contra corrosão e acabamento em epóxi por pintura eletrostática à pó. Montada com isoladores de epóxi de alta resistência mecânica e partes condutoras em cobre eletrolítico revestidas galvanicamente com estanho. Suas garras são mantidas sob pressão através de mola de tração, proporcionando uma elevada pressão de contato sobre o fusível, proporcionando baixa perda de energia por elevação de temperatura, pois garantem um excelente contato com baixa resistência ôhmica. Além disso devido a sua elevada pressão, estas garras suportam mais de três vezes o peso do fusível na posição mais desfavorável (base montada invertida, com fusíveis abaixo).

Normas pertinentes: NBRIEC62271-102:2006, NBR8669.



Características Elétricas



TENSÃO (kV) CORRENTE (A) Ni (kV) Ni (kV) c.a.(*) NBI (kV)  NBI (kV) c.a.(*) Icc (kA/1s) Id (kA)
7,2 400 20 23 60 70 25 63
15 400 34 40 95 110 25 63
17,5 400 36 40 110 125 25 63
25 400 50 60 125 145 25 63
36 400 70 80 170 195 25 63
(*) c.a. : entre contatos abertos.



Acessórios Disponíveis (não inclusos)



Base dupla para fusíveis, sendo duas garras paralelas, lado a lado, por fase – modelo: BUK-D.

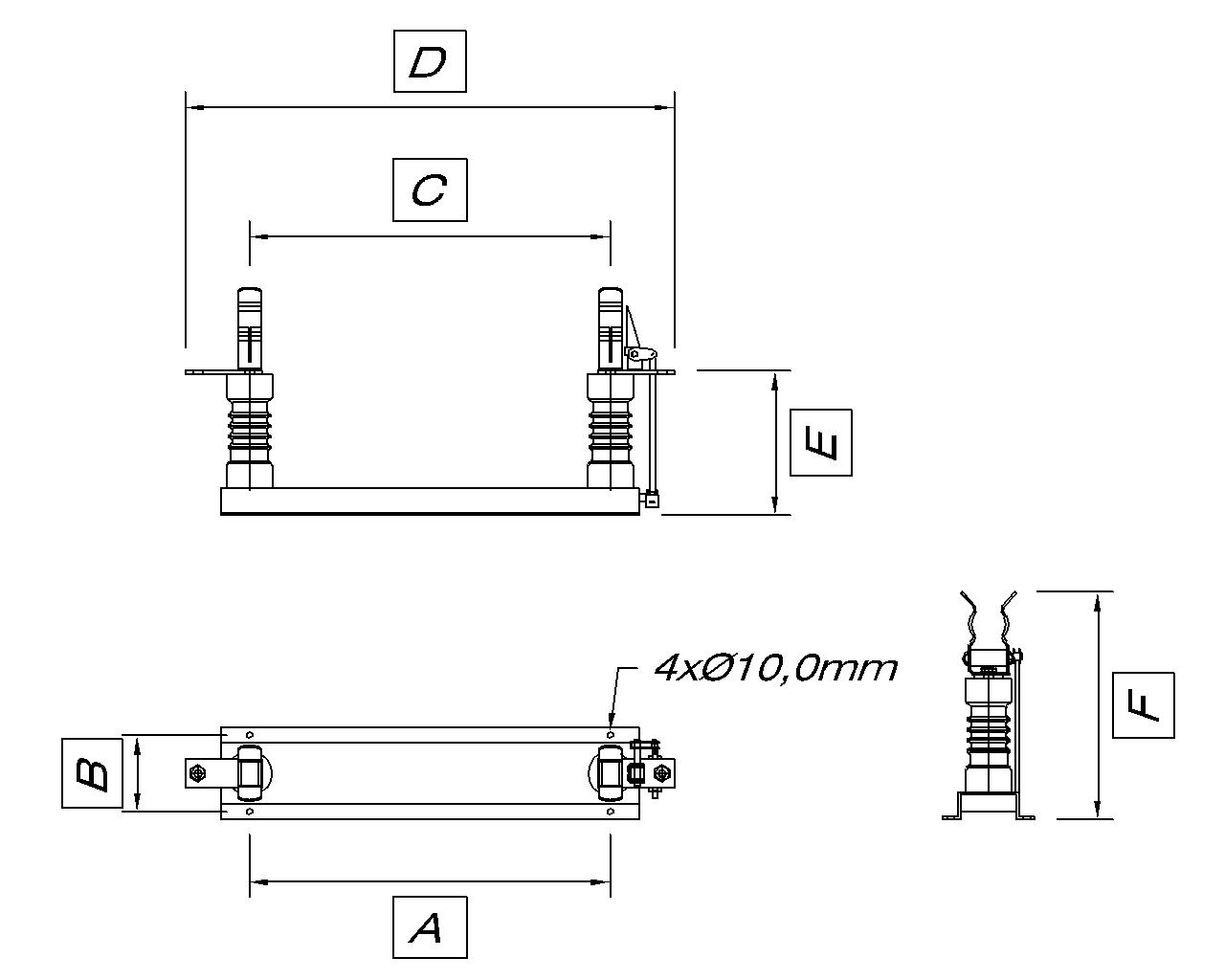

Dimensões Principais



Dimensões CTS

Detalhe do Terminal



CLASSE DE TENSÃO Cota do Fusível COTA "A" COTA "B" COTA "C" COTA "D" COTA "E" COTA "F"
7,2 kV 225 225 100 225 393 140 249
325 325 100 325 493 140 249
475 475 100 475 643 140 249
570 570 100 570 738 140 249
15 kV 325 325 100 325 493 190 300
475 475 100 475 643 190 300
570 570 100 570 738 190 300
17,5 kV 325 325 100 325 493 190 300
475 475 100 475 643 190 300
570 325 100 570 738 190 300
25 kV 475 475 100 475 643 250 360
570 570 100 570 738 250 360
36 kV 570 570 100 570 738 340 450



Obs.:

-Dimensões para corrente nominal de 400A;

-Dimensões em milímetros.
